LASTBÄRANDE 3-SKIFTS TEGELBALKAR

SOM STANDARD LEVERERAS SPÄNNARMERADE TEGELBALKAR I DANSKT NORMALFORMAT I LÖPFÖRBAND.

Dimensionering
RANDERS TEGEL ABs specifika beräkning efter gällande normer. Dimensionering, statiska beräkningar och varudeklarationer är inkluderat i priset.

Mått för lastbärande 3-skifts spännarmerade tegelbalkar
Tillverkas i längder på upp till 27 stenar - 6480 mm - för muröppningsmått på max. 6240 mm, eftersom det kortaste upplaget i tegelbalken i båda ändar ska vara ½ sten.

TEGELBALK MED 3-SKIFT FÖR BAKMUR OCH FASAD

11 cm bred (3N)* lastbärande 3-skifts spännarmerad tegelbalk
Tillverkad i strängpressad eller slagen fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Tillverkas som standard i längder på upp till 27 stenar - till muröppningsmått på max. 6240 mm - eller efter önskemål.

Används i fasad och bakmur där en standard tegelbalk inte uppnår tillräcklig styrka.

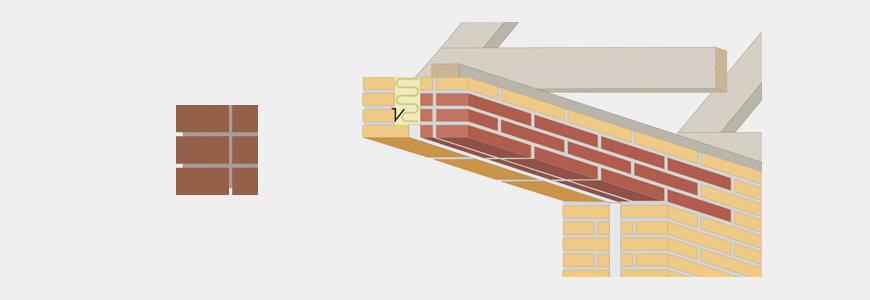

17 cm bred (3B)* lastbärande 3-skifts spännarmerad tegelbalk

Tillverkad i strängpressad eller slagen fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Tillverkas som standard i längder på upp till 27 stenar - till muröppningsmått på max. 6240 mm - eller efter önskemål.

Används i fasad och bakmur där en standard tegelbalk inte uppnår tillräcklig styrka.

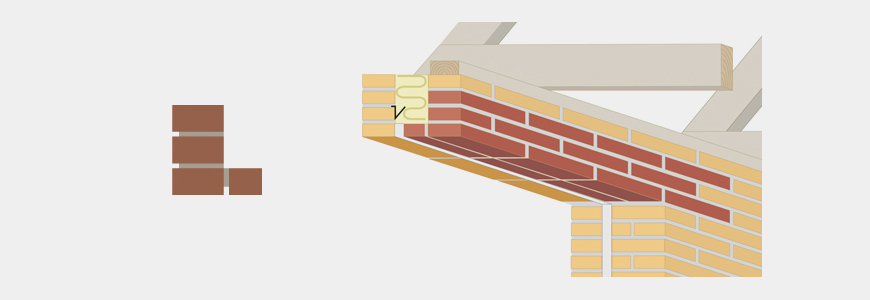

20/2x11 cm bred (20/2N)* lastbärande 3-skifts spännarmerad tegelbalk

Tillverkad i strängpressad eller slagen fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Tillverkas som standard i längder på upp till 27 stenar - till muröppningsmått på max. 6240 mm - eller efter önskemål.

Används i fasad och bakmur där en standard tegelbalk inte uppnår tillräcklig styrka.

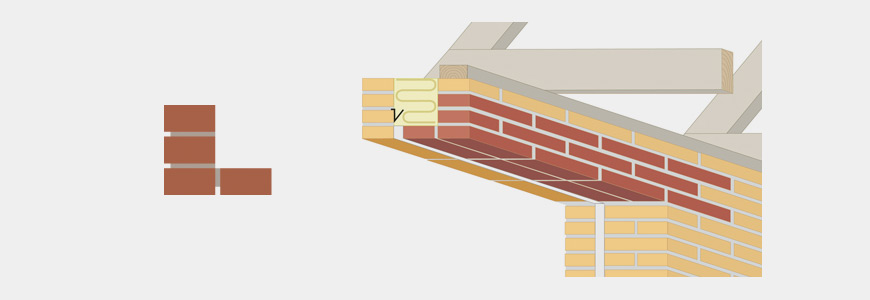

23/2x11 cm bred (H/2N)* lastbärande 3-skifts spännarmerad tegelbalk

Tillverkad i strängpressad eller slagen fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Tillverkas som standard i längder på upp till 27 stenar - till muröppningsmått på max. 6240 mm - eller efter önskemål.

Används i fasad och bakmur där en standard tegelbalk inte uppnår tillräcklig styrka.

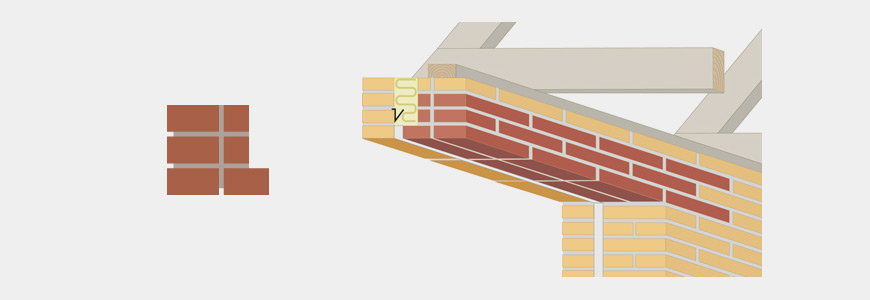

20/2x17 cm bred (20/2B)* lastbärande 3-skifts spännarmerad tegelbalk

Tillverkad i strängpressad eller slagen fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Tillverkas som standard i längder på upp till 27 stenar - till muröppningsmått på max. 6240 mm - eller efter önskemål.

Används i fasad och bakmur där en standard tegelbalk inte uppnår tillräcklig styrka.

23/2x17 cm bred (H/2B)* lastbärande 3-skifts spännarmerad tegelbalk

Tillverkad i strängpressad eller slagen fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Tillverkas som standard i längder på upp till 27 stenar - till muröppningsmått på max. 6240 mm - eller efter önskemål.

Används i fasad och bakmur där en standard tegelbalk inte uppnår tillräcklig styrka.

23 cm bred (3H)* lastbärande 3-skifts spännarmerad tegelbalk

Tillverkad i strängpressad eller slagen fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Tillverkas som standard i längder på upp till 27 stenar - till muröppningsmått på max. 6240 mm - eller efter önskemål.

Används i fasad och bakmur där en standard tegelbalk inte uppnår tillräcklig styrka.

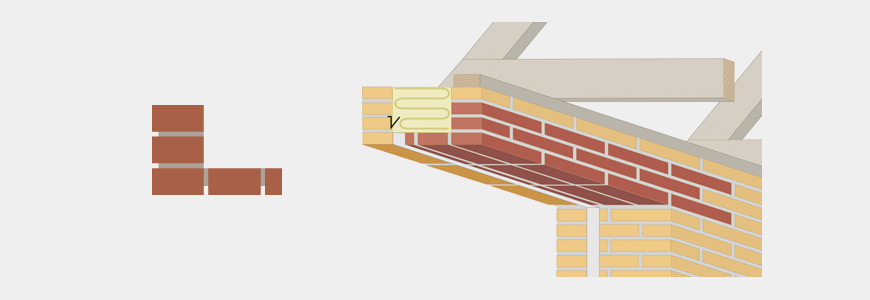

27/2x11 cm bred (27/2N)* lastbärande 3-skifts spännarmerad tegelbalk

Tillverkad i strängpressad eller slagen fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Tillverkas som standard i längder på upp till 27 stenar - till muröppningsmått på max. 6240 mm - eller efter önskemål.

Används i fasad och bakmur där en standard tegelbalk inte uppnår tillräcklig styrka.

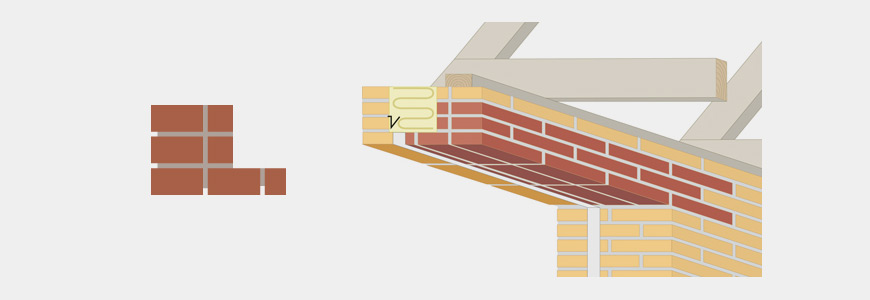

27/2x17 cm bred (27/2B)* lastbärande 3-skifts spännarmerad tegelbalk

Tillverkad i strängpressad eller slagen fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Tillverkas som standard i längder på upp till 27 stenar - till muröppningsmått på max. 6240 mm - eller efter önskemål.

Används i fasad och bakmur där en standard tegelbalk inte uppnår tillräcklig styrka.

29/2x17 cm bred (29/2B)* lastbärande 3-skifts spännarmerad tegelbalk

Tillverkad i strängpressad eller slagen fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Tillverkas som standard i längder på upp till 27 stenar - till muröppningsmått på max. 6240 mm - eller efter önskemål.

Används i fasad och bakmur där en standard tegelbalk inte uppnår tillräcklig styrka.

* Första bokstaven/siffran i parentesen anger bredden på nedersta skiftet.
Andra bokstaven/siffran anger bredden på överliggande skift.
N: Bredden på sten i normalformat, 11 cm.
B: Bredden på bredsten i normalformat, 17 cm.
H: Längden på sten i normalformat, 23 cm.

Tegelbalken i fasaden är uppbyggd med spännarmerad tegelbalk i 3-skift på 5,99 m.

Balkarna beräknas uppta den aktuella lasten och kan utföras med förskjutningsarmering.

FRÅGOR, BERÄKNINGAR OCH OFFERTER

Vill du ha goda råd eller offert på en beräkning kan du kontakta våra konsulenter eller skicka relevant information direkt till RANDERS TEGEL AB. Hitta rätt under KONTAKT

När du skickar ritningsmaterialet digitalt är det viktigt att:

• Materialet är i PDF-format där måtten är utsatta i ritningen, ev. kompletterat med ritningar i formatet DWG.
• Filerna bör innehålla information om plan, snitt och fasad.
• Övriga upplysningar kan anges i e-post eller bifogas som Word-dokument.
