LASTBÄRANDE 5-SKIFTS TEGELBALKAR
SOM STANDARD LEVERERAS SPÄNNARMERADE TEGELBALKAR I DANSKT NORMALFORMAT I LÖPFÖRBAND.
Dimensionering
RANDERS TEGEL ABs specifika beräkning efter gällande normer. Dimensionering, statiska beräkningar och varudeklarationer är inkluderat i priset.
Mått för lastbärande spännarmerade 5-skiftstegelbalkar
Tegelbalkens längd definieras i förhållande till belastning och design. Upplaget i tegelbalken ska vara 3/4 sten i båda ändar för första skiftet och 1/2 sten för de efterföljande skiften.
TEGELBALK MED 5-SKIFT FÖR BAKMUR OCH FASAD

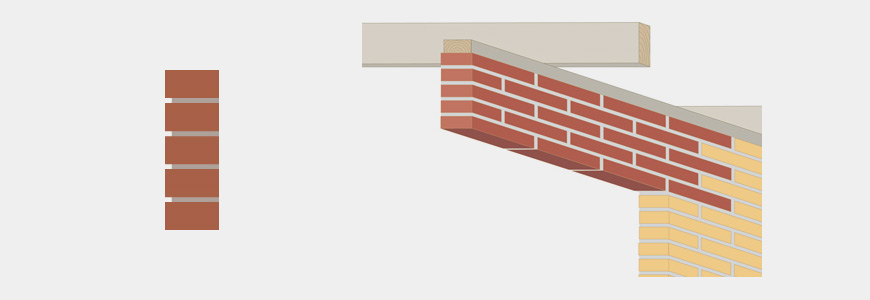

11 cm bred (5N)* lastbärande spännarmerad tegelbalk
Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.

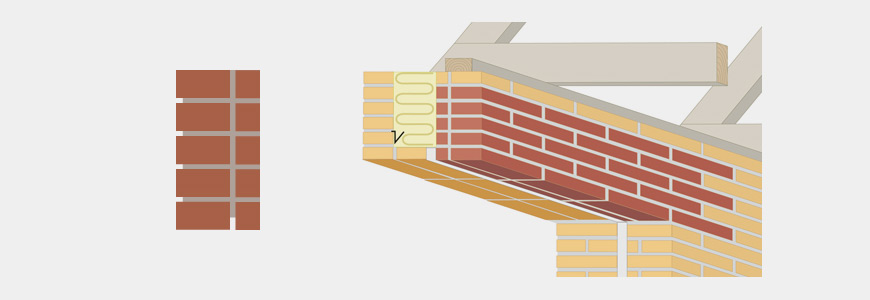

17 cm bred (5B)* lastbärande spännarmerad tegelbalk
Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.
20/4x17 cm bred (20/4B) lastbärande spännarmerad tegelbalk
Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.
23/4x17 cm bred (H/4B)* lastbärande spännarmerad tegelbalk
Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering
23 cm bred (5H)* lastbärande spännarmerad tegelbalk
Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.
27/4x17 cm bred (27/4B)* lastbärande spännarmerad tegelbalk
Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.

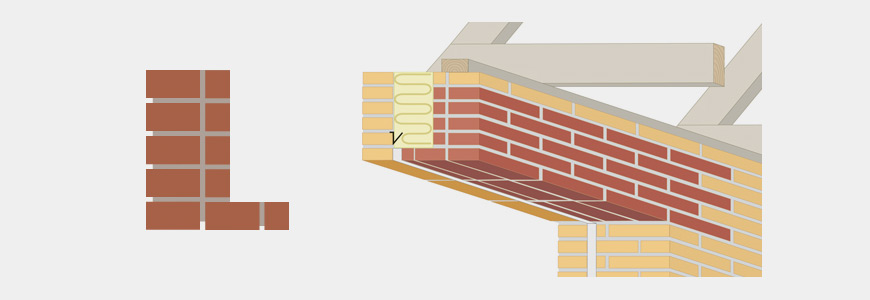

29/4x17 cm bred (29/4B)* lastbärande spännarmerad tegelbalk
Tillverkat i bakmur- eller fasadtegel.
Tegelbalkar för blank mur tillverkas alltid av tegel från samma parti som fasaden muras med.
Används typiskt som prefabricerad murverksbalk i fasad eller bakmur där en standard tegelbalk inte kan uppnå tillräcklig styrka. Balken utförs alltid med förskjutningsarmering.
* Första bokstaven/siffran i parentesen anger bredden på nedersta skiftet.
Andra bokstaven/siffran anger bredden på överliggande skift.
N: Bredden på sten i normalformat, 11 cm.
B: Bredden på bredsten i normalformat, 17 cm.
H: Längden på sten i normalformat, 23 cm.
Spännarmerade 5-skiftsbalkar utförs i längder och förband efter önskemål. Spännarmerade 5-skiftsbalkar används till stora belastningar. Utförs med förskjutningsarmering. Beräknas enskilt från projekt till projekt.
I bostadsrätter i Varde har spännarmerade 5-skiftstegelbalkar av bredsten använts i fasadmuren. Förutom det överliggande murverket bär balkarna även betongbalkongerna. Tegelbalken i fasaden är uppbyggd med spännarmerade tegelbalkar med 5 skift.
Balkarna beräknas för att bära den aktuella belastningen.
FRÅGOR, BERÄKNINGAR OCH OFFERTER
Vill du ha goda råd eller offert på en beräkning kan du kontakta våra konsulenter eller skicka relevant information direkt till RANDERS TEGEL AB. Hitta rätt under KONTAKT
När du skickar ritningsmaterialet digitalt är det viktigt att:
- Materialet är i PDF-format där måtten är utsatta i ritningen, ev. kompletterat med ritningar i formatet DWG.
- Filerna bör innehålla information om plan, snitt och fasad.
- Övriga upplysningar kan anges i e-post eller bifogas som Word-dokument.
